QB系列礦用隔爆型閥門電動裝置是針對煤礦使用條件而專門設計和制造的。適用閥板做90度回轉的閥門，如蝶閥、風門等。與KXBC礦用隔爆型閥門電動裝置控制箱相互配套后，可與DCS系統銜接，以實現自動化控制。

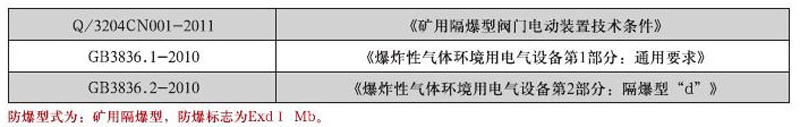

QB系列礦用隔爆型閥門電動裝置設計與制造標準

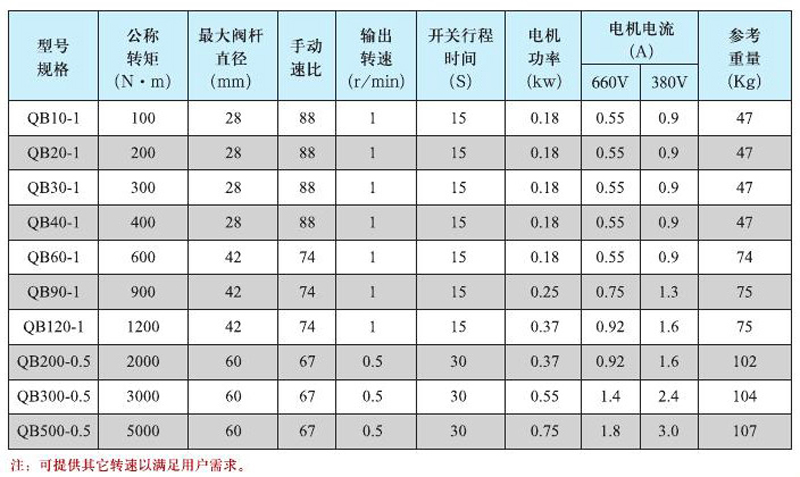

型號規格和主要性能參數

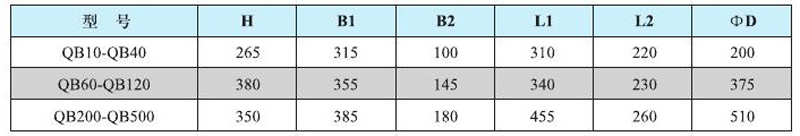

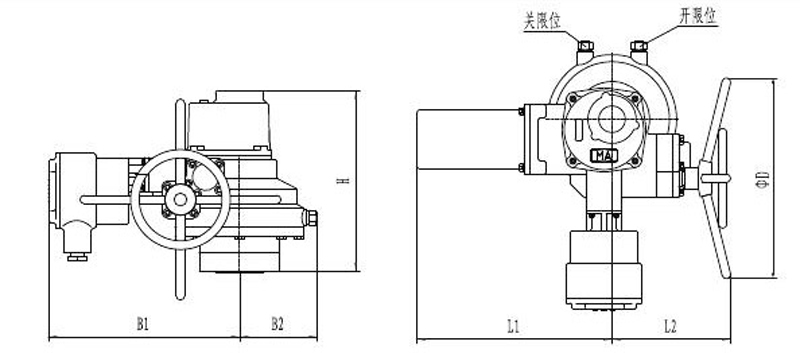

外形及外形尺寸表

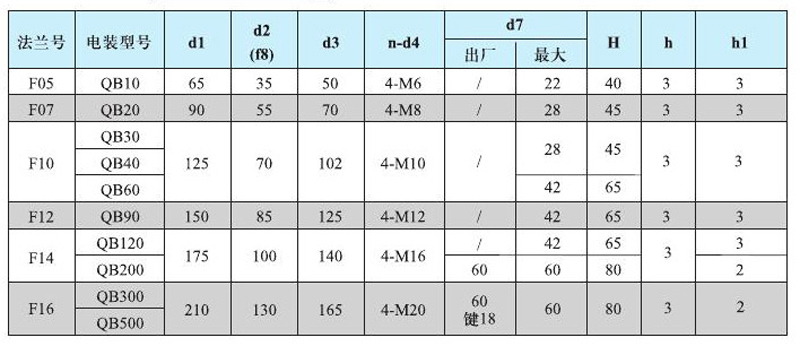

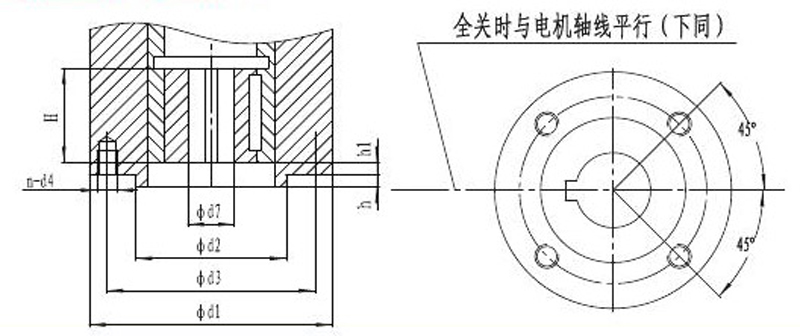

與閥門連接的結構示意圖及尺寸

QB系列礦用隔爆型閥門電動裝置控制箱電氣原理圖

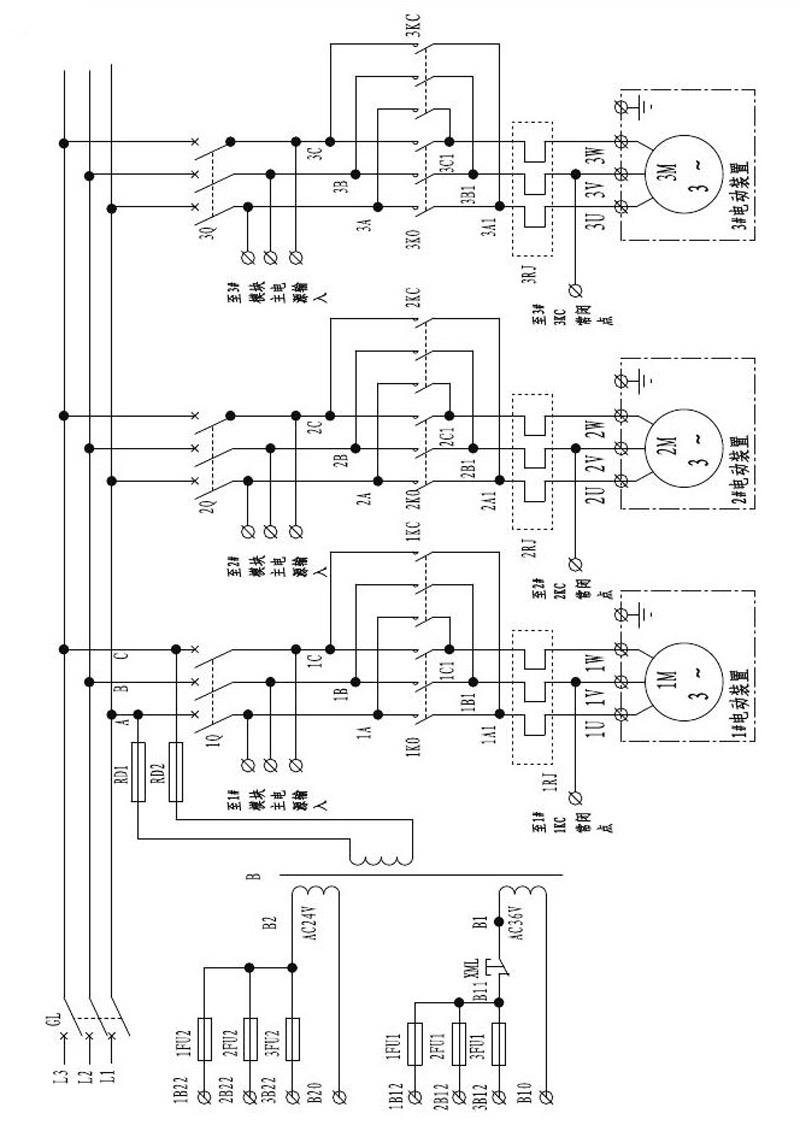

主回路

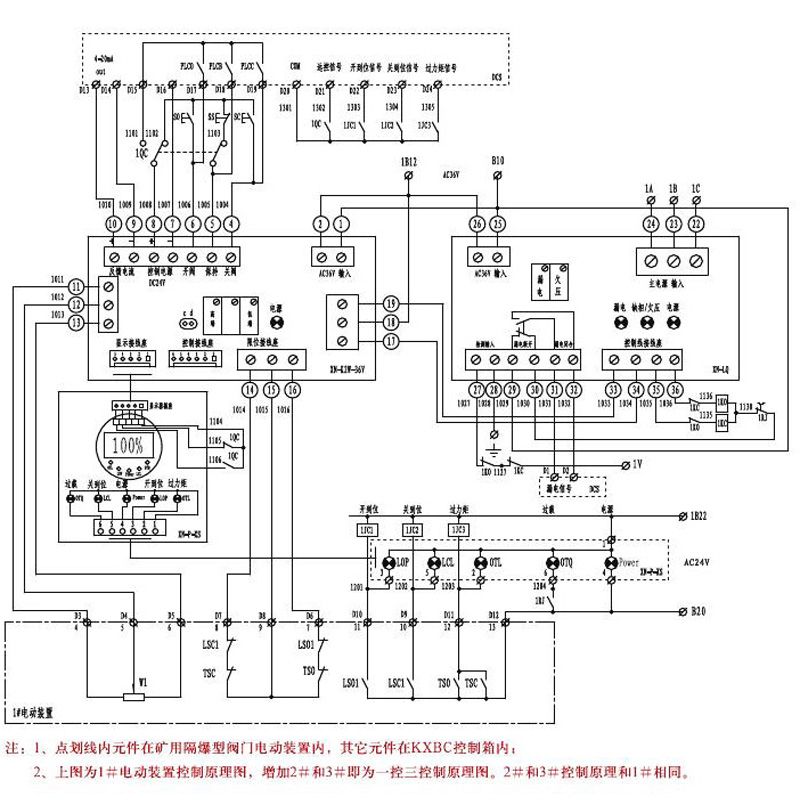

控制回路

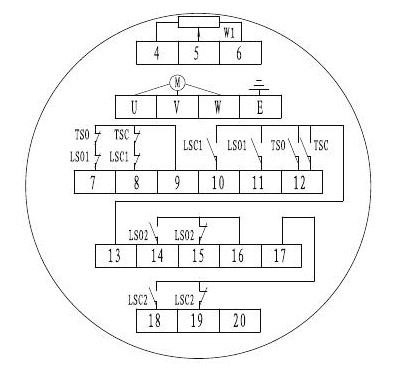

STRONG>QB系列礦用隔爆型閥門電動裝置端子圖

•

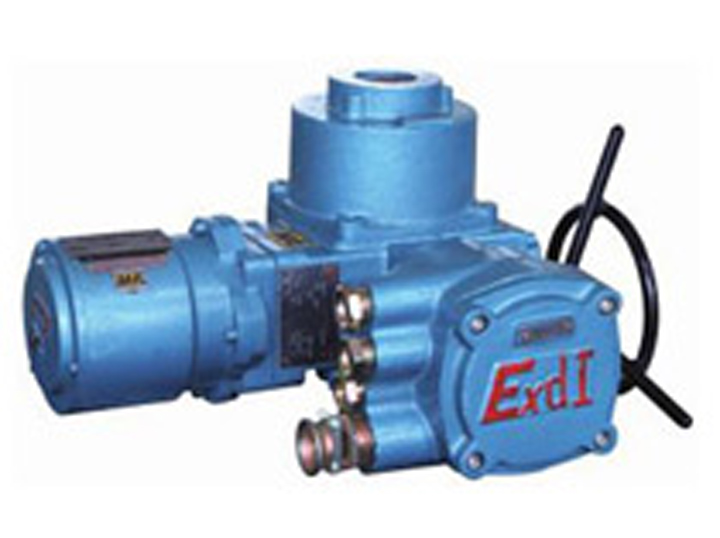

  QB系列礦用隔爆型閥門電動裝置
